レール穿孔機
かぶとむし
※ 新規受注は終了しました。 修理・保守については、引き続き受付ております。
かぶとむし

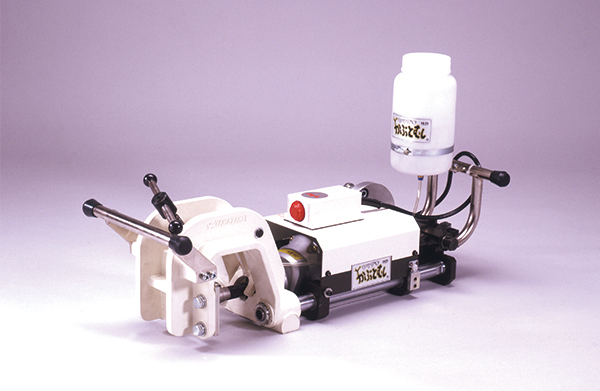

D32-1000M1(100V)
D32-1000M2(200V)
普通レールから総焼入レールまで！
素早く・無理なく穿孔できます
ヤマテックの"かぶとむし"は工事時間を短縮します！
商標登録番号 第1976725号
日本特許 第2047814号
米国特許 第5409328号
台湾特許 第64556号
特長
- 30秒で穴があきます
リング状に線切削するので短時間で穿孔できます
機械が軽量なので穿孔作業が一人で楽々でき、移動もスピーディです
特注品コア抜きプライヤーにより穿孔ロスタイムを少なくできます - レールに固定するので本体の支えが不要です
キャッチスクリュー1本でレールに直角に固定でき、いままでのようなカント調整は必要ありません
高精度の機械なので細かな位置調整は必要ありません
小型で場所を選びませんので、レールの移動は必要ありません - 普通レールから、総焼入レールまで無理なく穴があきます
ハイスピードカッターの開発により、総焼入れレールでも30穴/刃、普通レールでも60穴/刃が可能となりました
1刃で何穴あけられるかが腕の見せどころになりました - 穴高さ、穴ピッチもケガキ線とポンチ打ちなしで正確に穴あけできます
レールあご受けの高さを変えることにより、30～60kgレールの正確な継目穴の高さになります
専用のピッチゲージを使用することにより、正確なピッチで穴あけができます
特注品穴高さゲージによりガード、ヒールの正確な穴あけができます - 刃物、人、機械、すべてに経済的です
回転ハンドルで正確な切削送りがでいるので刃物に無理がかからず寿命が大幅にアップ
注油は、刃物内部からの自動注油のため穿孔作業は一人でできます
刃先は2～3回再研磨でき新品と同じ切れ味で使用できます
機械は軽量ですが剛性があり、耐久性は抜群です
本体仕様
| 型式 | D32-1000M1 | D32-1000M2 |
|---|---|---|
| 使用電源 | 単相交流 100V(50/60Hz) | 単相交流 200V(50/60Hz) |
| 全負荷電流 | 9A | 4.5A |
| 消費電力 | 1000W | |
| 機械寸法 | 全長800mm×全幅310mm×全高450mm | |
| 機械重量 | 約25kg | |

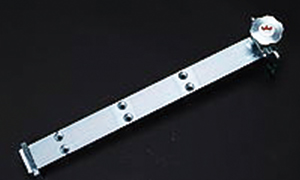

| 標準付属品 | 継目穴高さゲージ(30,37,40N,50PS,50N,60KGレール用) 穴ピッチゲージ (77×130×130)、調整工具（工具箱付） |
|
穿孔刃物・ゲージ仕様
| 型式 | YHC-DIA(穴径) | |
|---|---|---|
| 名称 | ハイスピードカッター | |
| 穴径 | （φ）7.2、10.5、12.7、21.0、21.3、21.5、22.0、23.0、24.0、24.5 25.0、25.5、26.0、27.0、28.0、29.0、30.0、32.0 |
|
| レール穿孔時間 | 約30秒(50N レール) | |
| 穿孔回数 | 普通レール 60、焼入レール30 | |
| 刃先再研磨回数 | 2～3回(ただし使用状況による) | |
＊事故防止のためにも、必ず弊社純正のハイスピードカッターをご使用下さい。
指定以外のものでは思わぬ事故を招くことがありますから絶対に使用しないで下さい。
水溶性切削油（かぶとむし専用）
| 型式 | YM-MJ | |
|---|---|---|
| 希釈倍率 | 20-30倍水で薄めます | |
| 希釈液の使用量 | 100-200cc/穴あたり | |
| 原液の販売単位 | 4L(ポリタンク入り)- | |
ここまで
（公開サイトには表示されません）
ミニかぶ
※ 新規受注は終了しました。修理・保守については、引き続き受付ております。
ミニかぶ
D32F-1100M1(100V)
D32F-1100M2(200V)
軽量・スピーディー レール穿孔機
小さいながらもパワーは"かぶとむし"ゆずり
ヤマテックのミニかぶは場所を選びません
ミニかぶ専用ケース（オプション）
軽くて丈夫。持ち運びに便利です。
特長
- スピード・パワー共に従来のかぶとむしと遜色ありません。
12kgと小型軽量のため持ち運びもスピーディー、一人で作業可能です
強力モーターと専用カッターにより、すばやく穿孔することができます(約30秒／孔) - 高精度で高い作業性
専用のゲージで正確な穿孔作業ができます
外部からレール穿孔寸法が確認できます
小型化されたため、分岐器のある狭い場所、緊張器をセットした状態、パンドロール締結状態ような状況でも無理なく穿孔作業が可能です - 安全性
二重絶縁モーターを使用しており、電気的に安全です
本体仕様
| 型式 | D32-1100M1 | D32-1100M2 |
|---|---|---|
| 電源 | 単相交流 100V(50/60Hz) | 単相交流 200V(50/60Hz) |
| 全負荷電流 | 9A | 4.5A |
| 消費電力 | 1100W | |
| 無負荷回転数 | 400rpm | |
| 寸法 | 全長330mm×全巾154mm×全高300mm | |
| 重量 | 12kg | |
| 標準付属 | 穴高さゲージ （50N/60Nレール用） 穴ピッチゲージ（77×130×130mm） 調整金具 （工具袋付） |
|
| オプション | ミニかぶ専用の持ち運び用箱(プラ製)・ハイスピードカッター コアー抜き工具・穴高さゲージ・切削油 |
|
穿孔刃物・ゲージ仕様
| 型式 | YHC-DIA(穴径) | |
|---|---|---|
| 名称 |
ハイスピードカッター |
|
| 穴径（φ） | 21.0、21.3、21.5、22.0、23.0、24.0、24.5、25.0、25.5、26.0、27.0、28.0、29.0、30.0、32.0 | |
| レール穿孔時間 | 約30秒(50Nレール) | |
| 穿孔回数 | 普通レール60 焼入レール30 |
|
| 刃先再研磨回数 | 2～3回(ただし使用状況による) | |
＊事故防止のためにも、必ずヤマテック純正のハイスピードカッターをご使用下さい。
指定以外のものでは思わぬ事故を招くことがありますから絶対に使用しないで下さい。
＊穴径7.0、7.2、10.5、12.7のカッターも別途ご用意しておりますのでお問合せください。
| 穴高さゲージ オプション表 | ||
|---|---|---|
| 50/60N | 1セット4個 | |
| 37/40N | 1セット4個 | |
| 50ガード | 1セット4個 | |
| 40ガード | 1セット4個 | |
| 50PS | 1セット4個 | |
| 40/50ヒール | 1セット4個 | |
穴高さゲージ(50N/60Nレール用)は標準で付属されます。
水溶性切削油(ミニかぶ専用)
| 型式 |
YH-MJ |
|
|---|---|---|
| 希釈倍率 | 20-30倍水で薄めます | |
| 希釈液の使用量 | 100-200cc/穴あたり | |
| 原液の販売単位 | 4L(ポリタンク入り)- | |
ここまで
（公開サイトには表示されません）
ミニかぶ コードレス
ミニかぶ コードレス
D32F-V
従来の 「ミニかぶ」 の性能はそのまま維持して、コードレス仕様のレール穿孔機を開発しました。
特長
- コードレス化
発電機が不要となり、機動性が格段に向上します
穿孔数が多い場合は、予備バッテリー(オプション)を携行することで作業を継続することができます - ブラシレスモーターの使用
カーボン式モーターに比べ小型軽量化が実現しました
カーボンブラシの交換など、メンテナンスが不要です - 高精度に穿孔
専用のハイスピードカッター使用で、能率よく高精度に穿孔作業ができます
付属のピッチゲージで正確な穴ピッチに穿孔できます - 軽量・コンパクト
小型軽量なので運搬移動も穿孔も一人でできます。 - 作業性アップ
レール当てブロック(オプション)交換で、30-60kgレールの継目穴を穿孔できます
レール種別は外部から一目で確認できます
分岐器やパンドロール締結箇所でも穿孔できます
緊張器をセットした状態で穿孔できます - 従来機との部品共用化
レール当てブロック、ピッチゲージは従来機と共用です
ハイスピードカッターなどの消耗品も従来機と共用です
本体仕様
| 形式 | D32F-V | |
|---|---|---|
| 使用電池 | 36V リチウムイオン電池 | |
| 電池容量 | 4.0Ah | |
| モーター | ブラシレスモーター | |
| 主軸回転数 | 380rpm(無負荷時) | |
| 機械寸法 | 全長396×幅200×高さ340 | |
| 機械質量 | 12.5kg(本体:11.7kg バッテリ-:0.8kg) | |
標準付属品
| ピッチゲージ | 50、60kg用 | |
| レール当てブロック | 50、60kg用 | |
| 専用工具 | 両口スパナ13×10 22×19 六角棒レンチM8用 | |
| 専用工具袋 | ||
レールのアゴ部をクランプし、固定時のずれがありません。
※ バッテリーとバッテリー充電器はオプションです。
オプション レール当てブロック
| 30、37、40、50PS、50T 40/50 ガード、40/50 ヒール用 |
ピッチゲージ
| 30、37、40kg用 |
水溶性切削油
| 型式 | YH-MJ | |
|---|---|---|
| 希釈倍率 | 20-30倍 水で薄めます | |
| 希釈液の使用量 | 100-200cc/穴あたり | |
| 原液の販売単位 | 4L(ポリタンク入り) | |
コア抜きプライヤー
ミニかぶ専用ケース
予備バッテリー
ここまで
（公開サイトには表示されません）
底部固定型レール穿孔機
底部固定型レール穿孔機

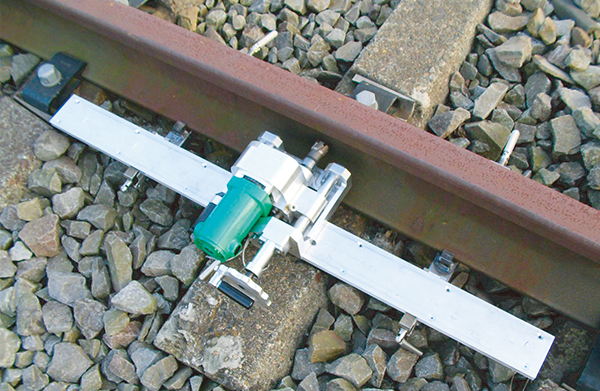

UB32-800
従来のミニかぶの性能をそのままに無閉鎖式レール穿孔機を開発しました。

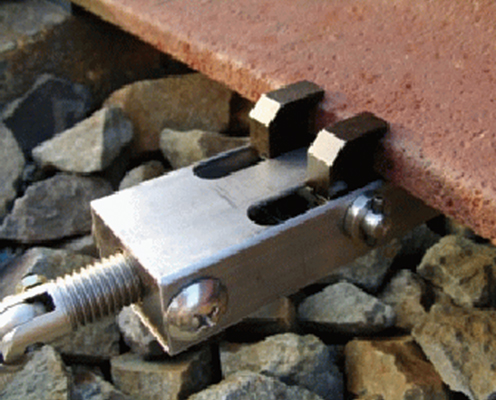

レールクランプ部
特長
- 建築限界を支障しません
無閉鎖状態で、時間・場所を選ばずに穿孔作業が出来ます
(締結装置は外す必要がありますが、パンドロールのホルダは支障ありません) - 軽量・コンパクト
運搬・設置・穿孔が1人で出来ます
内軌・外軌両側から穿孔可能です
レールクランプ部のベース厚さが25mmと薄いので、バラストかき出し量が少なく簡単にセットできます - 精度の高い穿孔技術
専用のハイスピードカッターで能率よく、高精度に穿孔作業できます
ガイドのピッチゲージに合わせるだけで、正確な穴ピッチで穿孔できます - 安全性も備えています
電気的に安全な二重絶縁モーターを使用しています
過負荷防止装置がついているので、モーターが焼損しにくい構造となっております
本体仕様
| 形式 | UB32-800 | |
|---|---|---|
| 電源 | AC100V | |
| 消費電力 | 800W | |
| 機械寸法 | 全長1,000mm×全幅550mm×全高185mm | |
| 機械重量 | 約13kg | |
| 主軸回転数 | 450rpm.(無負荷時) | |
オプション「ハイスピードカッター」
| 型式 | YHC-DIA(穴径) | |
|---|---|---|
| 名称 | ハイスピードカッター | |
| 穴径（φ） | 21.0、21.3、21.5、22.0、23.0、24.0、24.5、25.0、25.5、26.0、27.0、 28.0、29.0、30.0、32.0 | |
| レール穿孔時間 | 約30秒(50Nレール) | |
| 穿孔回数 | 普通レール60 焼入レール30 | |
| 刃先再研磨回数 | 2～3回(ただし使用状況による) | |
＊事故防止のためにも、必ずヤマテック純正のハイスピードカッターをご使用下さい。
指定以外のものでは思わぬ事故を招くことがありますから絶対に使用しないで下さい。
＊穴径7.0、7.2、10.5、12.7のカッターも別途ご用意しておりますのでお問合せください。
水溶性切削油
| 型式 | YH-MJ | |
|---|---|---|
| 希釈倍率 | 20-30倍 水で薄めます | |
| 希釈液の使用量 | 100-200cc/穴あたり | |
| 原液の販売単位 | 4L(ポリタンク入り) | |
ここまで
